V-Mixer M-400 Live Mixing Console

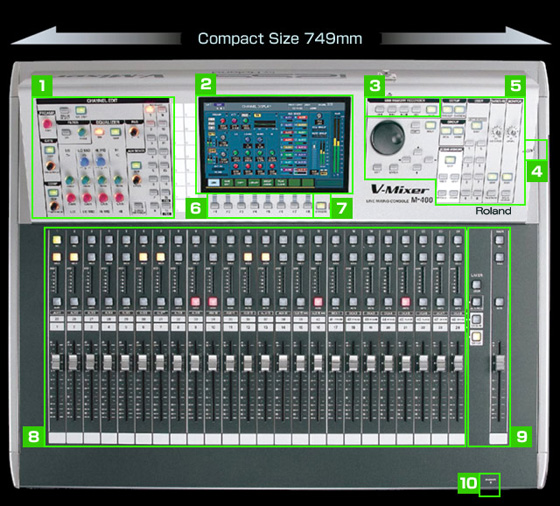

1) Seção CHANNEL EDIT
Controles codificados por cor para facilitar o ajuste dos parâmetros do canal. Lista de bibliotecas:
- CH LIBRARY
- LIMITER LIBRARY
- GEQ LIBRARY
- GATE/EXPANDER LIBRARY
- EQ LIBRARY
- INPUT PATCHBAY LIBRARY
- COMPRESSOR LIBRARY
- FX LIBRARY
- OUTPUT PATCHBAY LIBRARY
PREAMP
Ajusta o ganho do pré-amplificador do Digital Snake em passos de 1 dB.
GATE
Contém os controles do Gate e do Expander dos canais 1 a 24. A tecla DISP dá acesso a controles de parâmetros adicionais.
TOUCH SELECT
Quando acesa, dá acesso à janela Channel Edit ao se tocar qualquer dos faders dos canais.
FILTER
Filtro com quatro modos, ajustável de 20 Hz a 20 kHz.
COMP
Ajusta o threshold do Compressor para os canais 1 a 24 e o Limiter dos buses Main e Aux. A tecla DISP dá acesso a controles de parâmetros adicionais.
EQUALIZER
Equalizador de quatro bandas com controles codificados por cor para Freq, Gain e Q. A tecla DISP dá acesso a controles de parâmetros adicionais.
PAN
Botão específico de Pan, para controle rápido e fácil do posicionamento do som no estéreo.
AUX SENDS
Acesso imediato às 16 mandadas Aux. Os níveis de mandada podem ser controlados pelo botão Send Level ou pelos faders, usando o recurso Sends On Fader.
2) Tela colorida com alto contraste
A ampla tela com formato VGA (800 x 480) oferece uma visualização gráfica limpa e clara para a operação precisa dos controles e ajustes.
3) Gravador em dispositivo USB
Seção USB Memory Recorder
Gravador/reprodutor de áudio estéreo que usa dispositivo de memória USB. Pode gravar ou reproduzir arquivos de áudio WAV. Permite gravar uma mixagem ao vivo ou reproduzir música de fundo.
4) Gravador em dispositivo USB
Conector USB
Além de gravar/reproduzir arquivos WAV, o dispositivo de memória USB pode ser usado para salvar/carregar cenas, bibliotecas e senhas de usuário da M-400.
5) Sistema e utilitários
SCENE MEMORY
Podem ser salvas até 300 cenas na memória interna, para serem usadas posteriormente. As cenas podem alterar todos os parâmetros da console ou podem ser configuradas para alterar somente determinados parâmetros.
Seção de controle
O botão Value e os botões de cursor e ENTER/EXIT permitem uma rápida seleção e ajuste dos parâmetros.
Seção de configuração
Permite acesso imediato à janela de PATCHBAY e à janela SYSTEM.
Seção dos grupos
Permite acesso imediato à janela de grupos de DCA e à janela de grupos de MUTE.
Seção do usuário
Podem ser configurados vários usuários com senhas individuais, que permitam acesso total ou somente a um número limitado de canais, parâmetros, preferências individuais, teclas de usuários ou configurações específicas de fader.
Seção de talkback e oscilador
Possui tecla de acionamento e controle de ganho do microfone de talkback. A tecla DISP dá acesso à janela de configurações do talkback e também de um oscilador para auxiliar análises acústicas.
Seção do monitor
Possui controle do nível de saída do monitor. A tecla DISP dá acesso à janela dos controles das fontes de monitor e SOLO.
6) Teclas de função
Permite acesso imediato às janelas da M-400.
7) Efeitos
Acesso imediato aos efeitos internos de alta qualidade (quatro em estéreo e oito em dual mono), incluindo reverbs estéreo, delays e outros processamentos sofisticados.
Lista de efeitos internos:
- Stereo Reverb
- Delay x 2
- Cross Modulation Delay
- Pitch Shifter x 2
- Reverb + Gate
- Long Delay
- Stereo Flanger
- Channel Strip x 2
- Stereo Chorus
- Multi Tap Delay
- Stereo Phaser
- Dual GEQ
Quatro equalizadores gráficos de 31 bandas
Os quatro equalizadores gráficos individuais de 31 bandas podem ser editados usando os faders de 100 mm. Com os equalizadores adicionais dos processadores internos FX1 a FX4, têm-se um total de 12 equalizadores gráficos de 31 bandas.
Efeitos de Insert
Os oito conectores XLR de entrada e de saída na parte traseira da console podem ser usados para mandada/retorno de efeitos de insert externos em qualquer canal ou bus.
8) Seção de edição do canal
Teclas e medidores do canal
As teclas SEL dão acesso à janela de edição do canal. Há ainda teclas SOLO/MUTE e medidores de LEDs mostrando os níveis dos sinais.
Faders motorizados com sensibilidade ao toque
Os faders de 100 mm são motorizados e têm operação suave, com sensibilidade ao toque para acesso imediato à janela de edição do canal.
9) LAYER
As camadas (layers) de controles dão acesso imediato aos canais 1-24, 25-48 e Aux Bus / DCA Masters. Há ainda a camada User Fader, que pode ser configurada pelo usuário para juntar todos os controles de mixagem desejados.
Camadas de canais e módulos de fader:
- USER
- USER FADER 1-24
- CH25-48
- CH25-48
- AUX/DCA
- AUX 1-16, DCA 1-8
- CH1-24
- CH1-24
Fader principal
Ajusta o sinal de saída principal da mixagem. A tecla SEL alterna entre as janelas de edição dos canais L e R do canal Main. Inclui controles de SOLO e MUTE.
10) Conector de fone de ouvido
Conector de 1/4” com botão de controle.

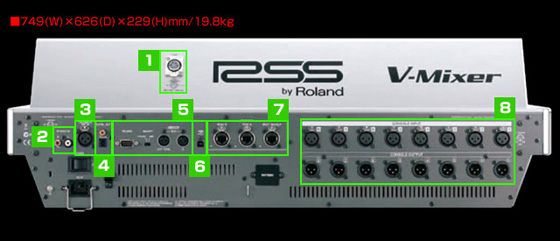

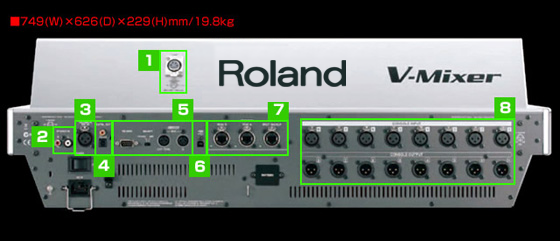

1) Conector para lâmpada
Fornece alimentação para uma lâmpada do tipo “pescoço de ganso” (conector XLR-4-31).
2) Conectores de entrada estéreo
Entradas RCA em estéreo para sinais com nível de linha, vindos de aparelhos iPod/CD/DVD ou outros tipos de equipamentos de áudio.
3) Conector de entrada para microfone de talkback
Fornece alimentação phantom de +48V.
4) Conectores de saída digital
Conectores de saída de áudio digital do tipo coaxial e óptico SPDIF para gravação digital ou monitoração por monitores digitais EDIROL da série MA.
5) Conectores MIDI/RS-232C
A entrada e a saída de MIDI permitem controle via MIDI para os faders, cenas e outros parâmetros. Podem ser conectados a mixers de vídeo ROLAND para integrar os faders de vídeo e áudio. O controle via RS232C está disponível na atualização da versão 1.
6) Conector USB para controle remoto
Conector USB específico para controle, em tempo real ou não, por computador PC usando o software M-400 RCS (remote control software).
7) REAC
Conectores REAC
Os conectores A e B servem para conectar as unidades de palco (S-4000S ou S-1608) por meio de cabos Cat5e. O conector Split/Backup permite efetuar split do áudio para gravação multipistas.
*O split não é possível quando se usa uma unidade de palco S-4000S.
8) Conectores de entrada e saída da console
Oito conectores XLR de entrada e oito conectores XLR de saída endereçáveis a canais e buses para inserts externos ou entradas e saídas extras. As entradas são compatíveis com Mic/Line e possuem alimentação phantom.
